Multi Pflanzentopf
Generelles Design

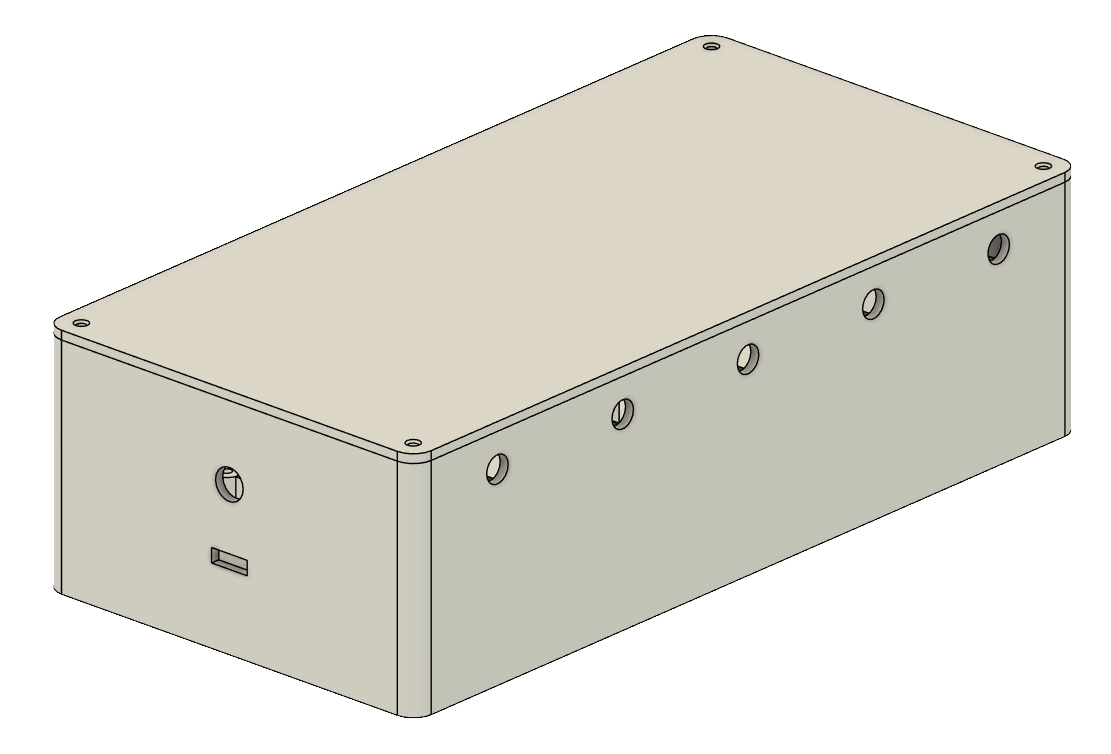

Die Multi-Pflanzentopf-Lösung besteht aus mehreren Komponenten. Die zentrale Hardware ist in einer von der Pflanze separaten, kompakten Box untergebracht, die unauffällig platziert werden kann. Diese Box misst 186 mm x 94 mm x 54 mm.

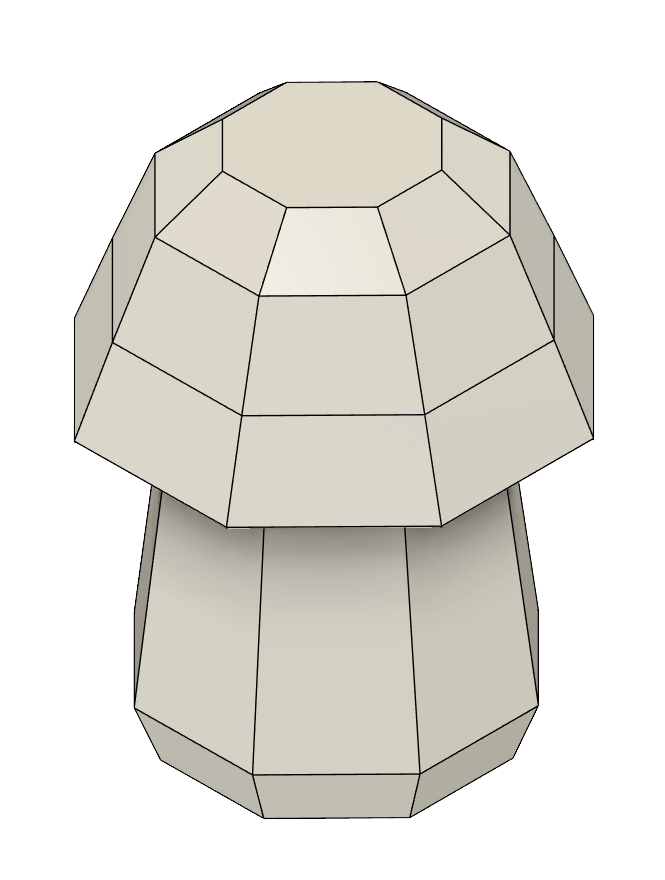

Der kapazitive Feuchtigkeitssensor und seine Komponenten werden in einem modernen Pilzdesign untergebracht. Der Pilz hat eine maximale Größe von 82 mm x 61 mm x 61 mm.
Materialien & Tools
- Modellierungstool: Autodesk Fusion 360
- Von Herrn Thönnessen empfohlen und bereits vorhandene Erfahrung eines IP-Teilnehmers.
- Slicer: PrusaSlicer
- Drucker: Original Prusa MK4 Input Shaper
- Filament: Prusament PETG weiß
- Schrauben: Senkschraube DIN 965 4.8ZN M2 X 0
Externe Box
Befestigungsmöglichkeiten
Pumpenbefestigung
Ausgänge
Ventilhalterungen
Aufbau
Befestigungen

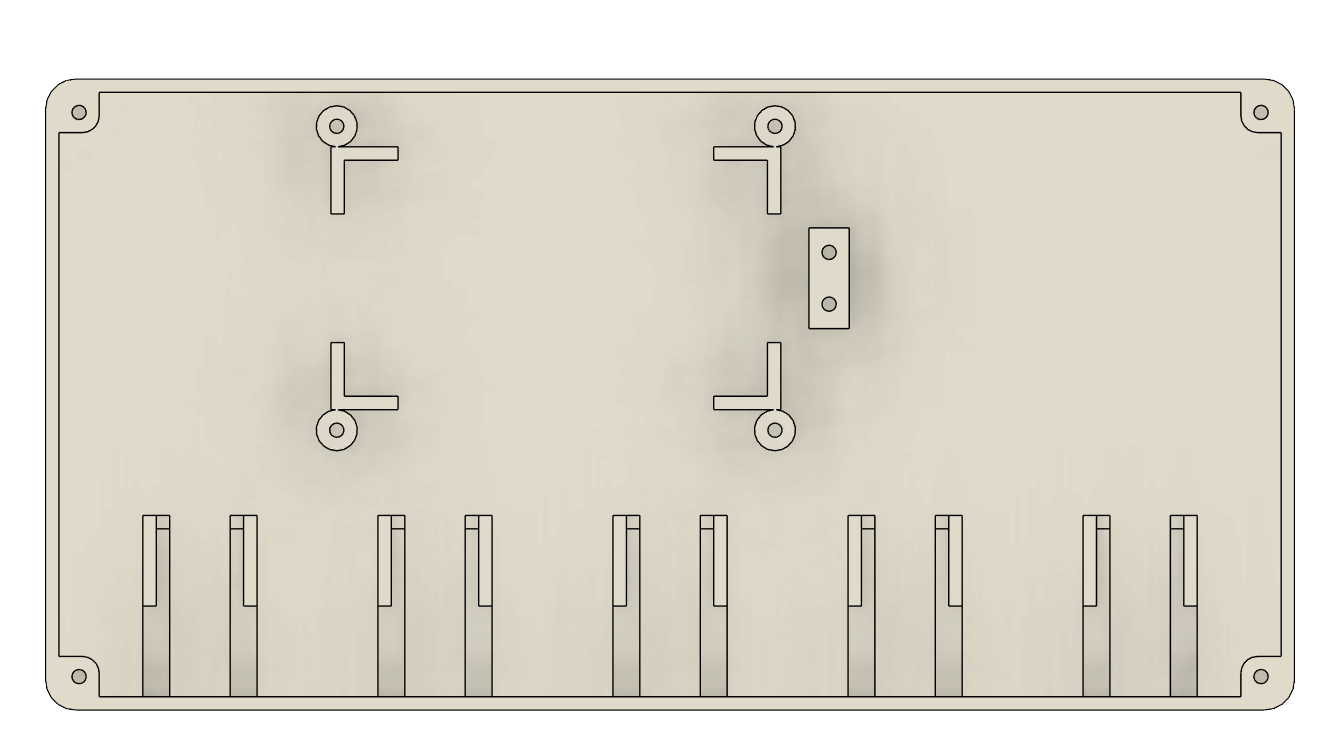

Zum einen wird die Box durch einen Deckel verschlossen, wobei dieser an jeder Ecke mit Schrauben befestigt wird. Ähnlich wie bei der Single-Pflanzentopf-Lösung haben wir 4 Zylinder zur Befestigung des Boards mit Schrauben sowie Eckrahmen für den sich darunter befindenden Akku genutzt. Der Akku wird somit wieder durch das Board auf dem Boden fixiert. Die Pumpe wird auch wie in der Single-Pflanzentopf-Lösung befestigt.
Ausgänge

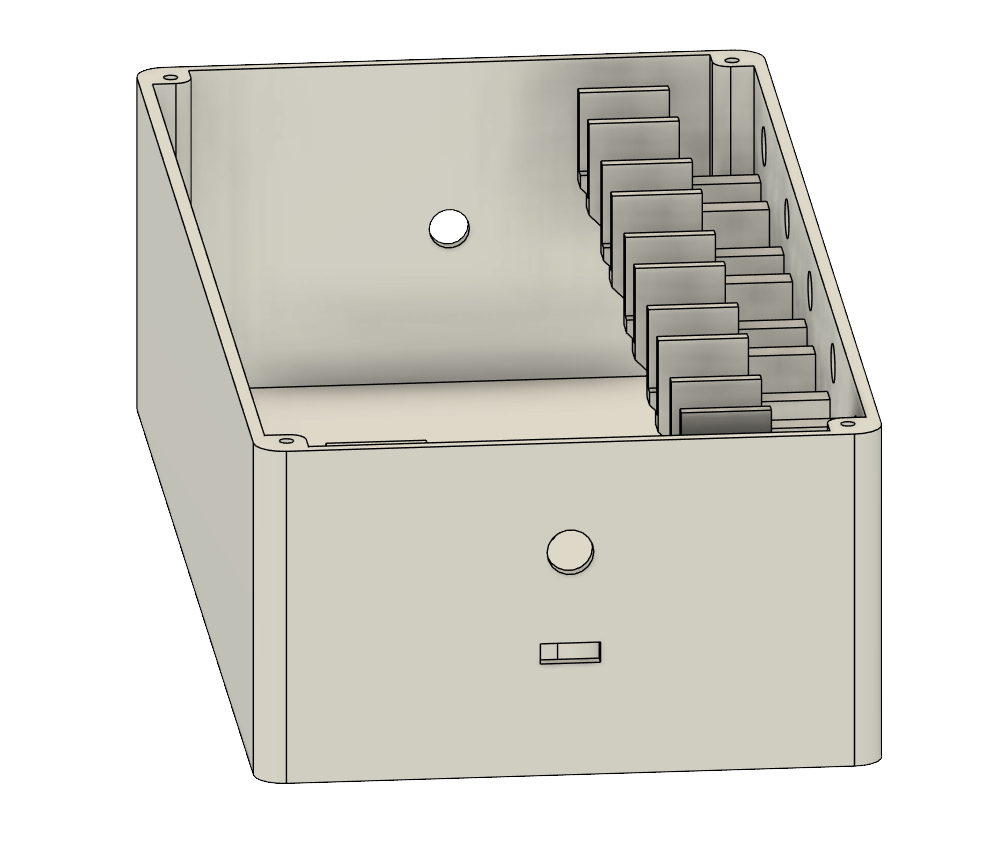

Bei den Ausgängen gibt es wiederum wie in der Single-Pflanzentopf-Lösung einen Bereich für den Taster als auch für die USB-Buchse zum Laden des Akkus. Auf der gegenüberliegenden Seite befindet sich das Loch für den Schlauch, welcher zum externen Wassertank führen soll.
Ventilhalterungen

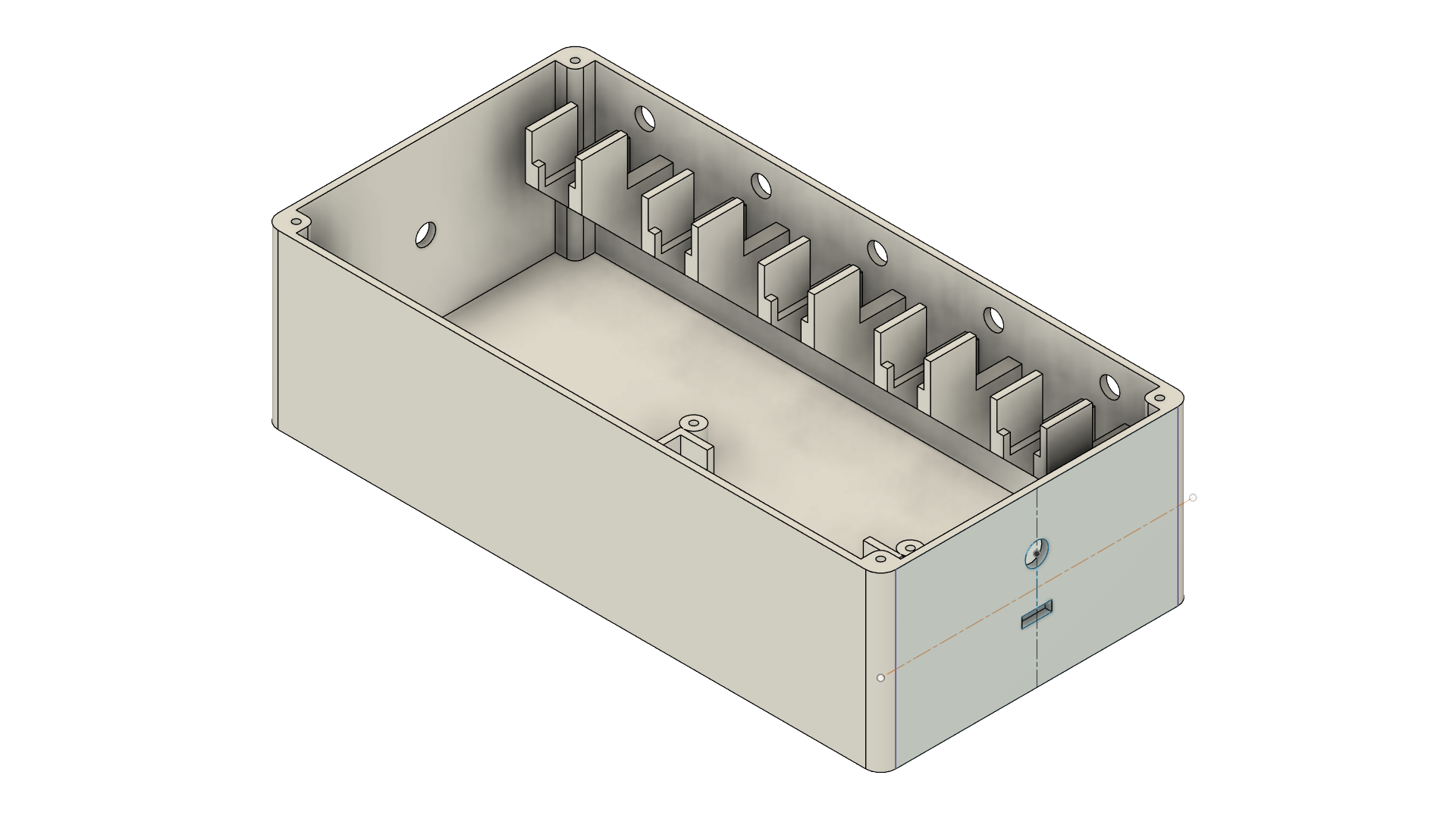

Wir nutzen insgesamt 5 Ventile, wodurch wir 5 verschiedene Ausgänge für die daran verbundenen, zum jeweiligen Pflanzentopf führenden Schläuche vorgesehen haben. Jedes Ventil hat an seinem entsprechenden Platz eine Halterung. Diese wurden an die Maße der Ventile angepasst, sodass diese an ihrer Stelle gehalten werden und durch den anschließenden Deckel auch nach oben hin fixiert werden. In der Mitte ist jeweils Platz, um den Eingang der Ventile mittels eines Schlauchs verbinden zu können.
Druckeinstellungen
- 0.20 mm STRUCTURAL
- Prusament PETG
- Original Prusa MK4 Input Shaper 0.4 nozzle
Allgemein
- Schichthöhe: 0,3 mm
- reduziert die Druckzeit, da so weniger Schichten gedruckt werden müssen
- Vertikale Schalendicke sicherstellen: Deaktiviert
- deaktiviert die Einhaltung einer minimalen vertikalen Wanddicke und verringert so den Materialverbrauch und reduziert die Druckzeit
- Stützen automatisch generieren: Deaktiviert
- deaktiviert die automatische Generierung von Stützen bei Überhängen, wodurch Material und Druckzeit gespart wird
Pilz
Kopf
Schaft
Aufbau
Klemmmechanismus
Der Kopf und Schaft sind so konstruiert, dass sie leicht zusammengesteckt und getrennt werden können. Dies ermöglicht eine einfache Handhabung der Hardware.
Sensor- & Akkubefestigung

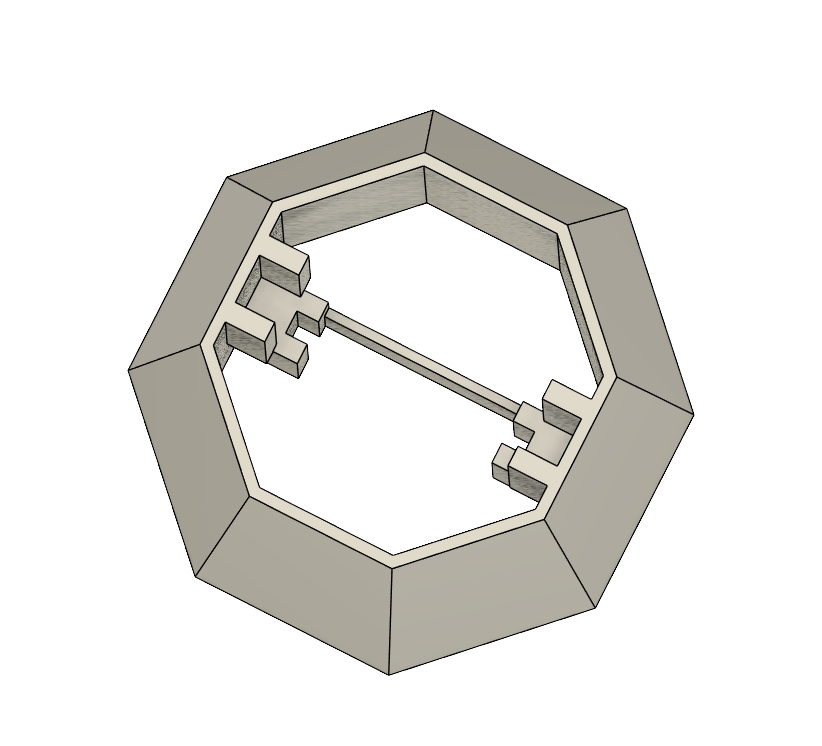

Ein kapazitiver Feuchtigkeitssensor wird mit dem Akku in den Schaft geschoben und diese können durch die vorgesehene Halterung nicht nach unten herausfallen.
Board- und Tasterbefestigung

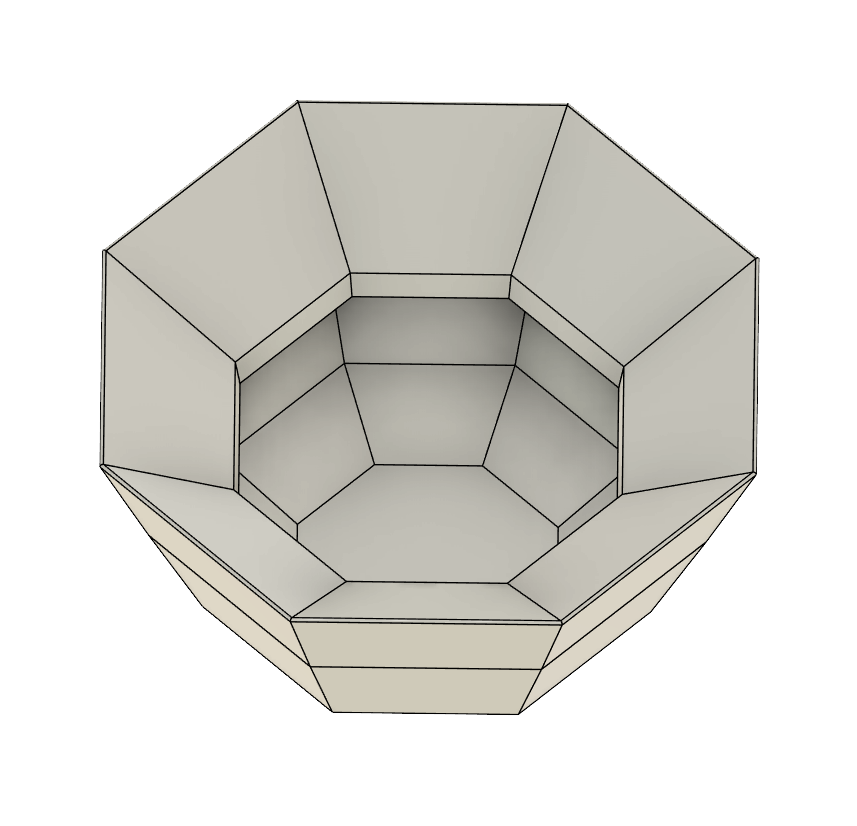

Das Board und der Taster werden platzsparend im Kopf versteckt. Dies schützt das empfindliche Board und ermöglicht eine einfache Handhabung.
Druckeinstellungen
- 0.20 mm STRUCTURAL
- Prusament PETG
- Original Prusa MK4 Input Shaper 0.4 nozzle
Allgemein
- Schichthöhe: 0,3 mm
- reduziert die Druckzeit, da so weniger Schichten gedruckt werden müssen
- Vertikale Schalendicke sicherstellen: Deaktiviert
- deaktiviert die Einhaltung einer minimalen vertikalen Wanddicke und verringert so den Materialverbrauch und reduziert die Druckzeit
Kopf
- Generiere Stützmaterial: Aktiviert
- ermöglicht den Druck des Kopfes von unten nach oben, da an der Kopfspitze eine Fläche sonst in der Luft gedruckt werden würde
- Zudem nutzen wir für die zweite Schräge, die zur Spitze des Kopfes führt, einen Modifikationszylinder, um diesen Bereich mit einem Infill von 100 % und dem Infill-Muster "geradlinig" zu drucken, da dieser bei einem vorigen Testdruck sonst sehr unsauber und löchrig gedruckt wurde.
