Mikrocontroller

ESP32 C6

Genaue Dokumentation des Herstellers: DF Robot Dokumentation BerryBase

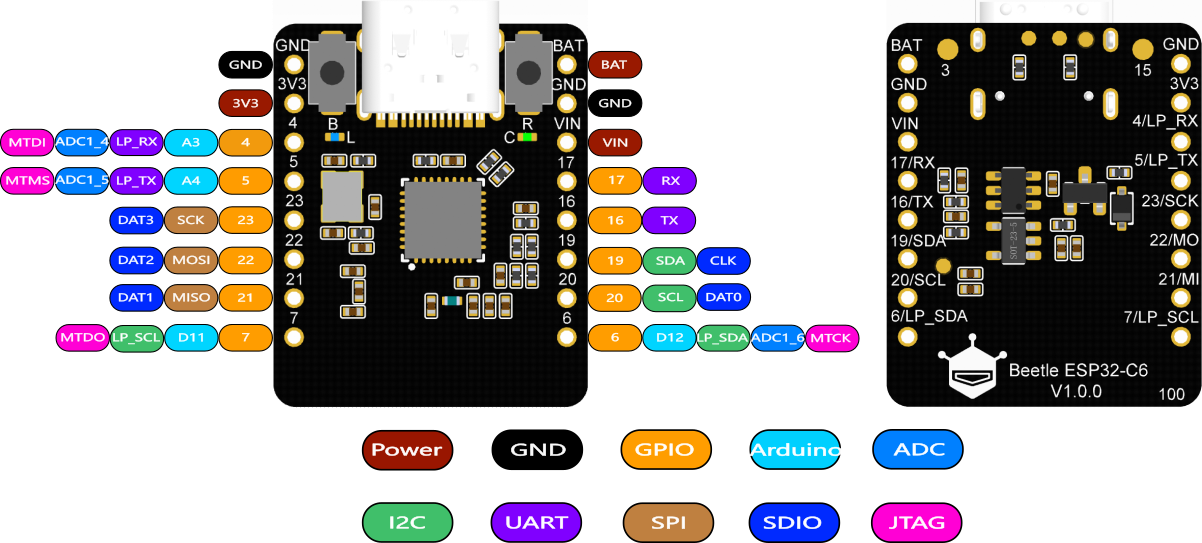

Pinout

Pin Belegung:

• Pin 23 => Pumpe
• Pin 07 => Taster
• Pin 05 => Spannungsmessung des Akkus über internen ADC

Für Drip Master Konfiguration:

• Pin 06 => Ventil 1
• Pin 20 => Ventil 2
• Pin 19 => Ventil 3
• Pin 16 => Ventil 4
• Pin 17 => Ventil 5

Akku Laderegler

Der ESP besitzt einen integrierten Laderegler, der auch die Spannung des Akkus messen kann.

Grüne LED als Ladeanzeige

• Off: Netzteil nicht angeschlossen oder voll geladen
• On: lädt
• Blinkt: Akku nicht verbunden

Deep Sleep

• Im Deep Sleep haben die GPIOs kein definiertes Potenzial

Specifications

Basic Parameters

Operating Voltage: 3.3V Type-C Input Voltage: 5V DC Max Charging Current: 0.5A Sleep current: 14uA (in deep sleep mode, powered by battery) Operating Temperature: -10~60℃ Dimension: 20.5x25mm

Hardware Information

Processor: RISC-V single-core processor Main Frequency: 160 MHz SRAM: 512KB ROM: 320KB Flash: 4MB RTC SRAM: 16KB USB: USB 2.0 CDC

WIFI

WIFI Protocol: IEEE 802.11b/g/n IEEE 802.11ax (20 MHz-only non-AP mode) Bandwidth: Support 20 MHz and 40 MHz at 2.4 GHz band WIFI Mode: Station, SoftAP, SoftAP+Station combined mode WIFI Frequency: 2.4GHz Frame Aggregation: TX/RX A-MPDU, TX/RX A-MSDU

Bluetooth

Bluetooth Protocol: Bluetooth 5, Bluetooth mesh Bluetooth Frequency: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps

IEEE 802.15.4

Compatible with IEEE 802.15.4-2015 protocol Frequency band: 2.4GHz Data rate: 250Kbps Supports Thread 1.3 and Zigbee 3.0

Ports

Digital I/O x13 LED PWM 6 Channel SPI x1 UART x3 (LP UART x1) I2C x2 (LP I2C x1) I2S x1 IR Transceiver: transmit channel x5, receive channel x5 1 × 12-bit SAR ADC, 7 Channel DMA Controller: transmit channel x3, receive channel x3
