Drip Master

Lösung zur Bewässerung von bis zu fünf Pflanzen nacheinander.

  • Akkubetrieben
  • Kommunikation via WLAN mit Home Assistant
  • Bewässerungsintervall -und Menge einzelner Pflanzen über HomeAssistence einstellbar

Design​

3D Print Doku

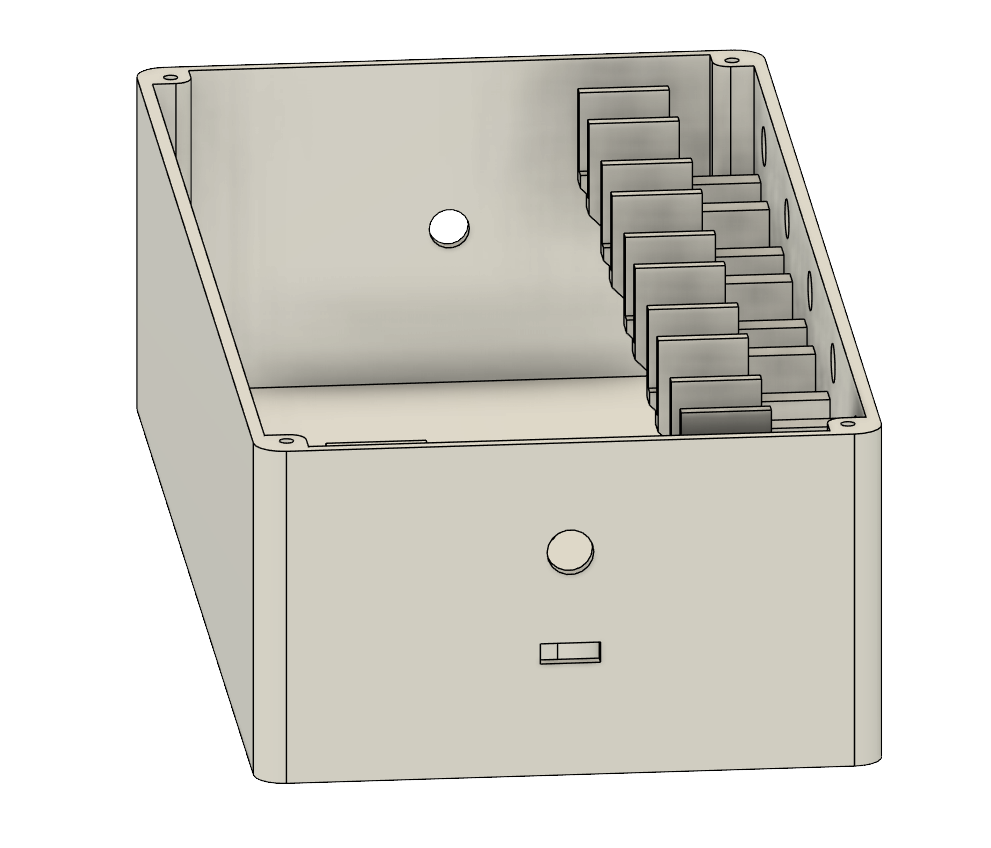

Ein einfacher 3D-gedruckter Kasten, um das Spritzwasser geschützt und organisiert zu lagern.

Aufbau​

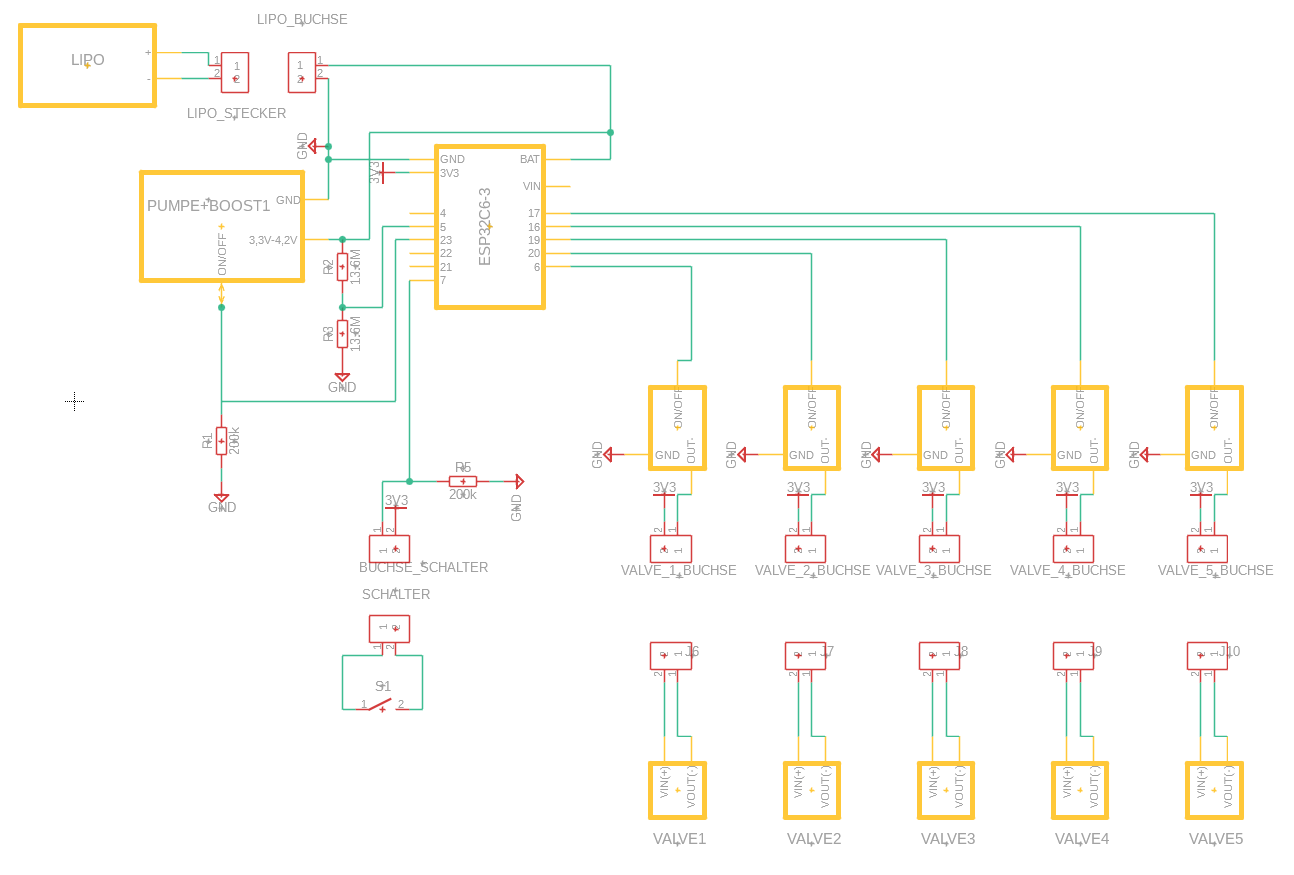

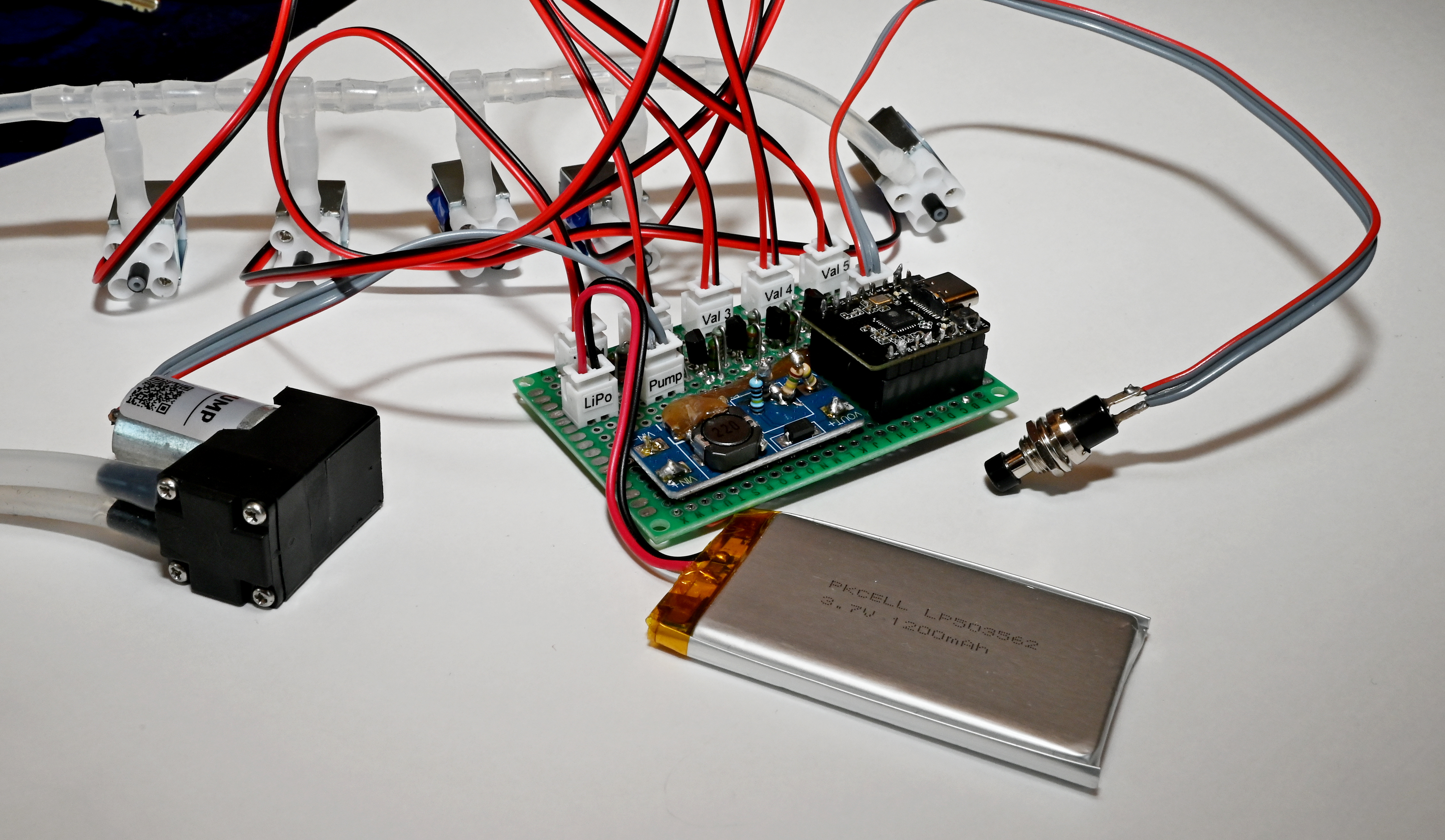

Die Grundelektronik entspricht der des Pflanzentopfs.
Erweitert durch 5 Ventile zum einzelnen Bewässern von verschiedenen Pflanzen.

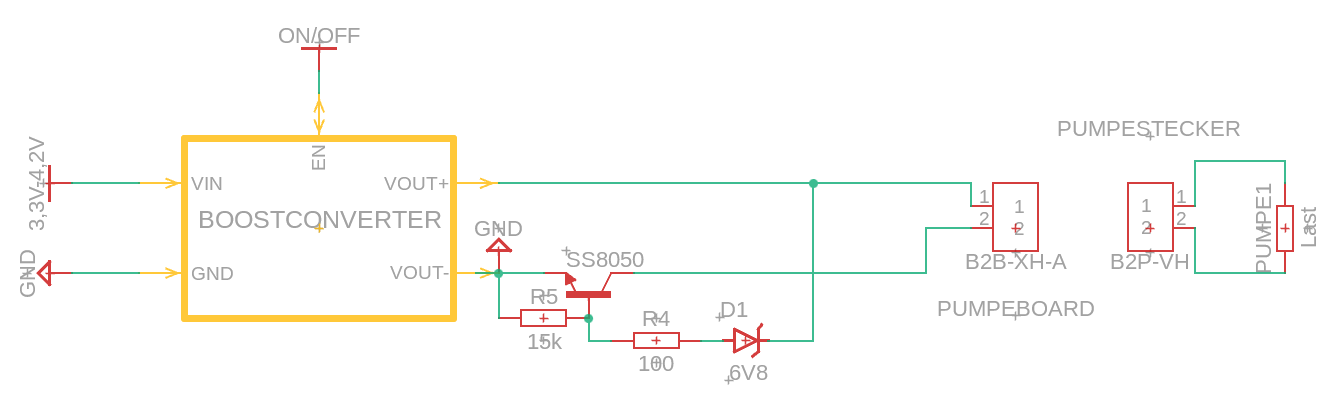

Pumpe und Boost-Block:

Der Block vor den Ventilen:

Technische Daten​

  • Input 5V max. 300mA
  • USB C

Bauanleitung​

Fusion Projekt

Teile​

  • 7x 200 kOhm Widerstand

  • 1x 15 kOhm Widerstand

  • 6x 100 Ohm Widerstand

  • Optional für Boost-Converter:

    • 10 MΩ Widerstand
    • 1 MΩ Widerstand
    • 470 kΩ Widerstand
    • 150 kΩ Widerstand

  • 4x 6,8 MΩ o.ä. Widerstände für den Spannungsteiler

  • 6x NPN Bipolar Transistor (1,5A 25V)

  • 1x Zenerdiode 6,8V Sperrspannung (muss zwischen 5V und 9V liegen), geringe Leistungsfähigkeit

  • 8x JST Buchsen 2 Pin 2.54mm

  • 2x 8 Pin Female Header 2.54mm

  • 3x JST Stecker 2 Pin 2.54mm

  • Lochrasterplatine 18x24 Löcher, 2.54mm oder fertig gedruckte Platine

  • Boost-Converter mit Enable-Pin (durch verbauten Chip erkennbar). Unserer: SDB628

  • ESP32C6

Zubehör​

Geschätzte Kosten: 40€ bis 60€ + 6€ 3D-Druckkosten​

Schritt für Schritt Anleitung​

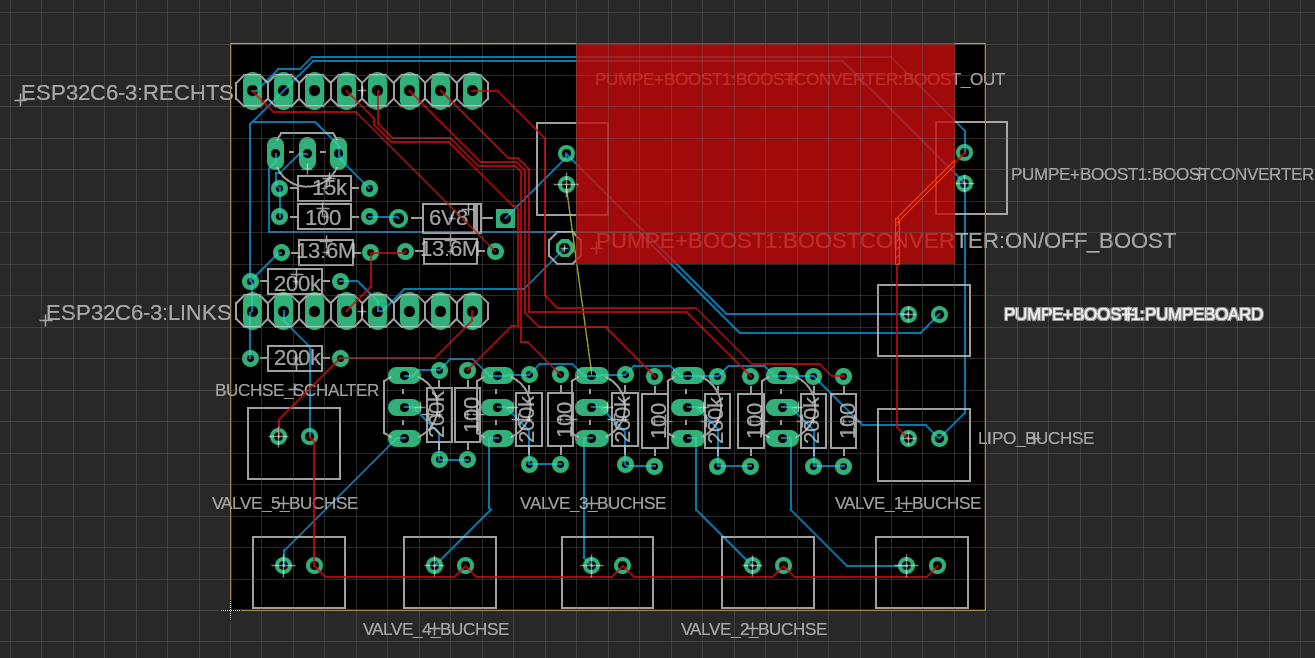

  1. Platine drucken [FusionProjekt] oder selber löten.

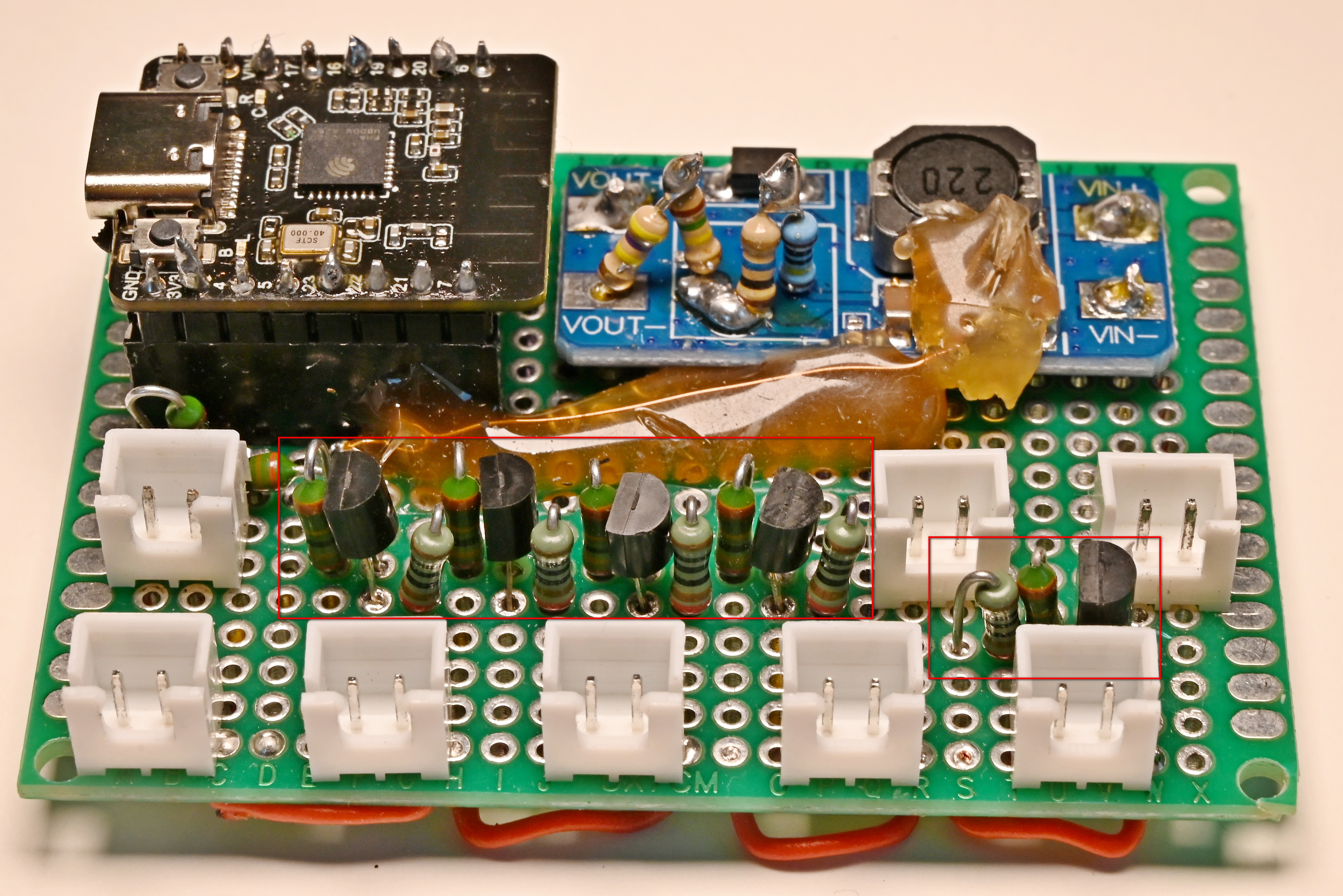

  1. Platine bestücken, dabei darauf achten, die Transistoren richtig herum einzulöten.Für das Messen der Batteriespannung haben wir auch 2x 2× 6,8 MΩ-Widerstände in Reihe gelötet, damit wir einen sehr kleinen Stromdurchfluss beim Spannungsteiler haben.

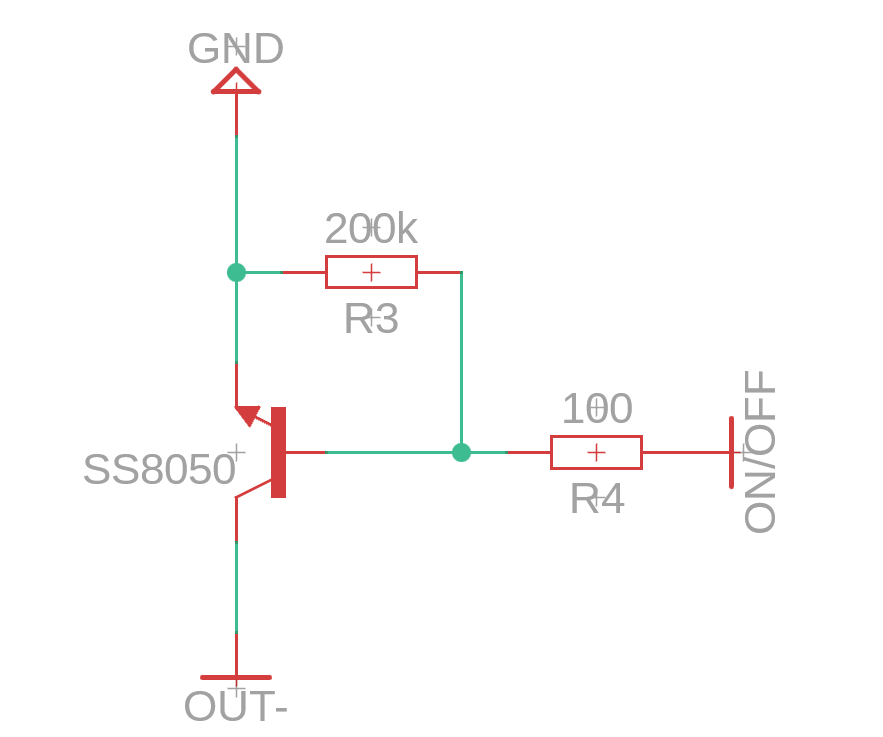

Zu beachten beim Selberlöten ist, dass die Transistoren für die Ventile mit dem 3,3V-Output des ESP verbunden sind. Dies haben wir getan, um die Transistoren von Spannungssprüngen der Batterie zu entkoppeln.

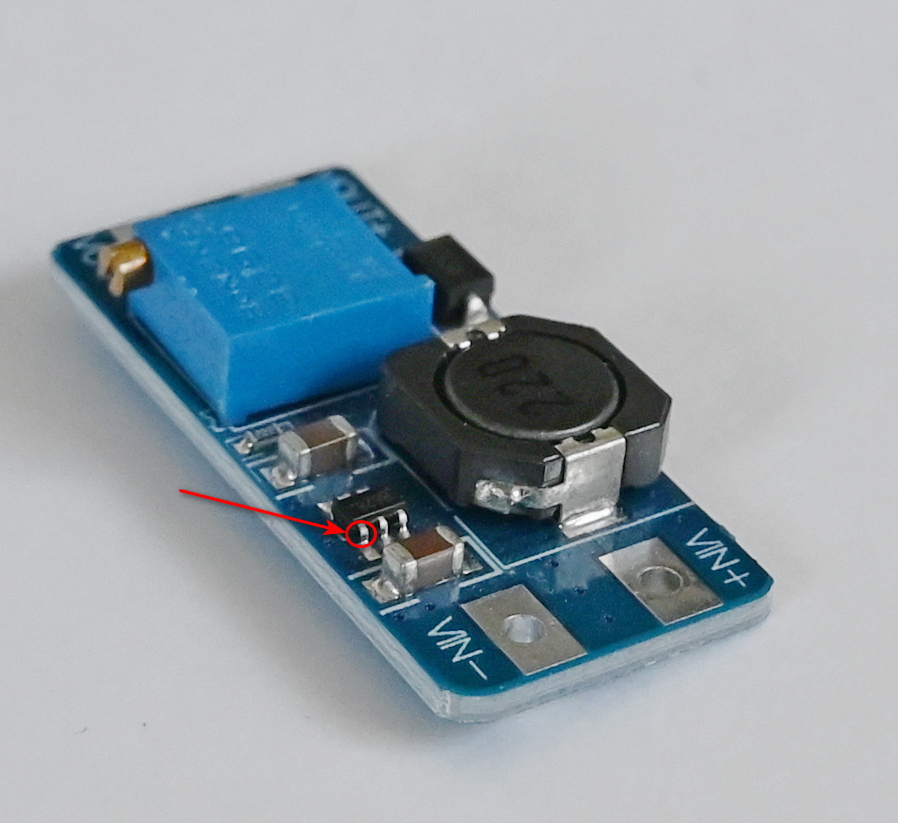

  1. Den Enable Pin des Boost Converters abtrennen und einen neuen Draht anlöten. Am besten mit Heißkleber an der Lötstelle fixieren, damit er nicht so leicht abbricht.

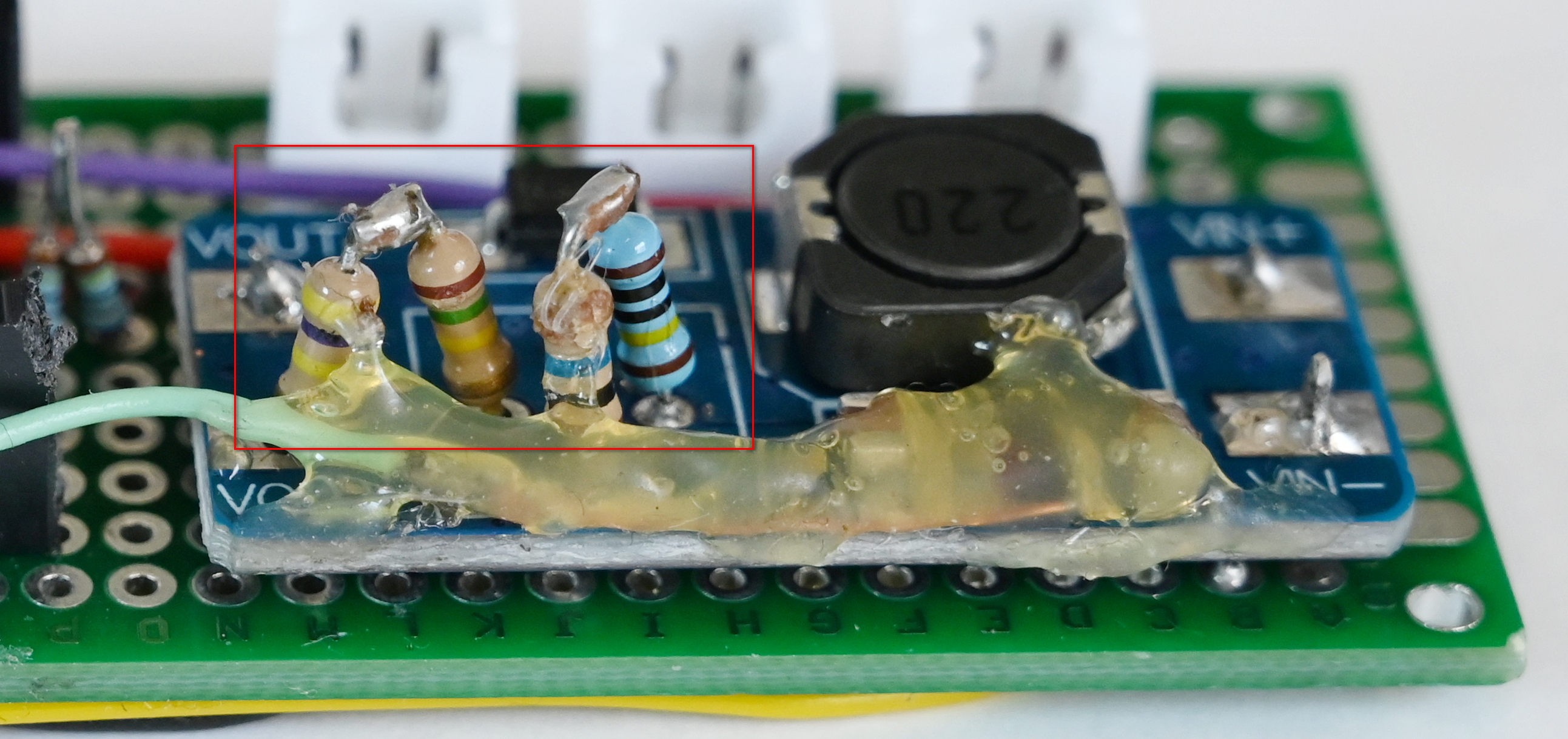

  1. Optional: die Referenz Widerstände des Boost Converters ersetzen für maximale Energieeffizienz.

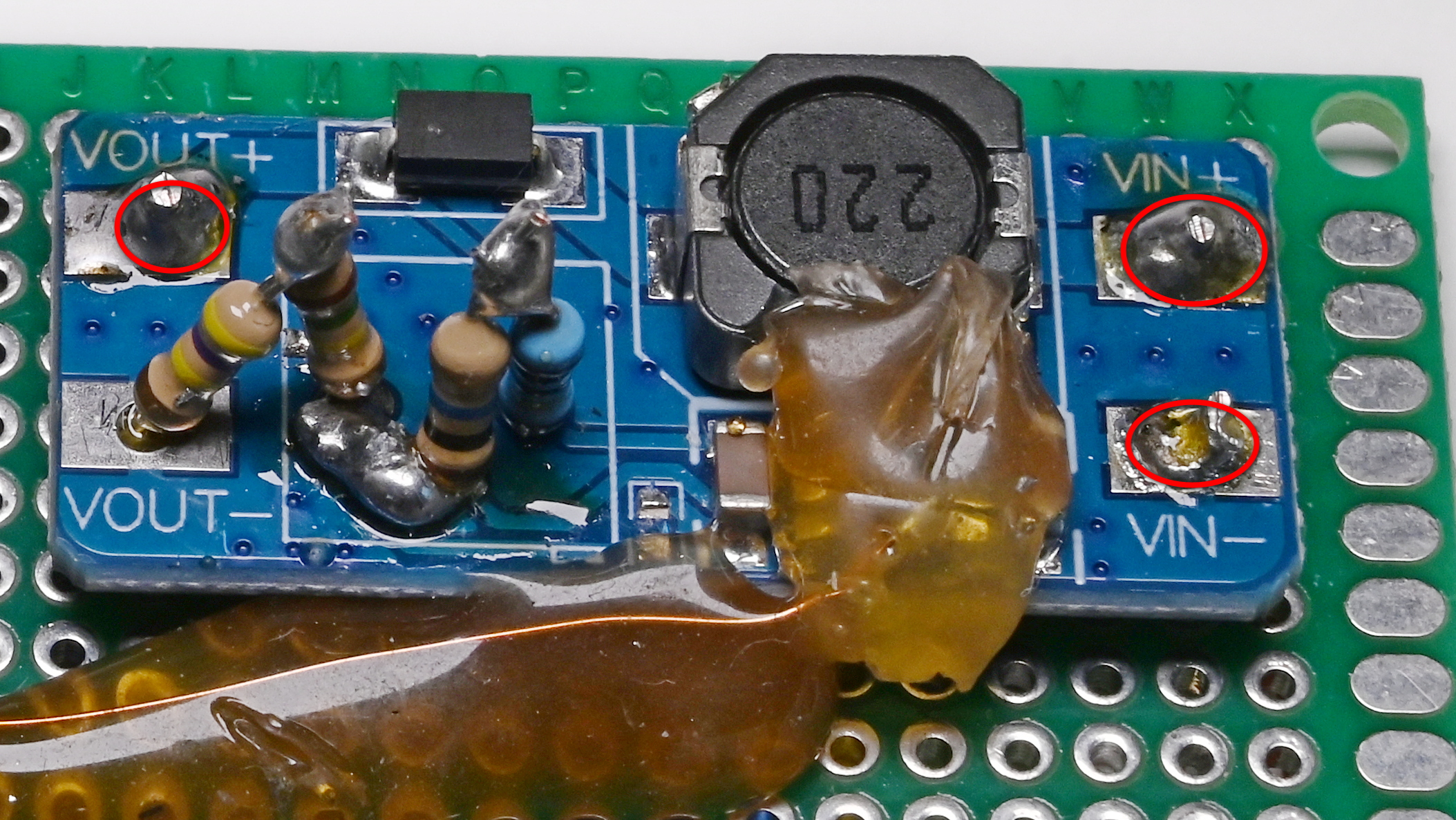

  1. Den Boost-Converter auf das PCB löten. Dabei muss beachtet werden, dass Vin+ und Vin- am besten direkt mit der Batterie verbunden werden.

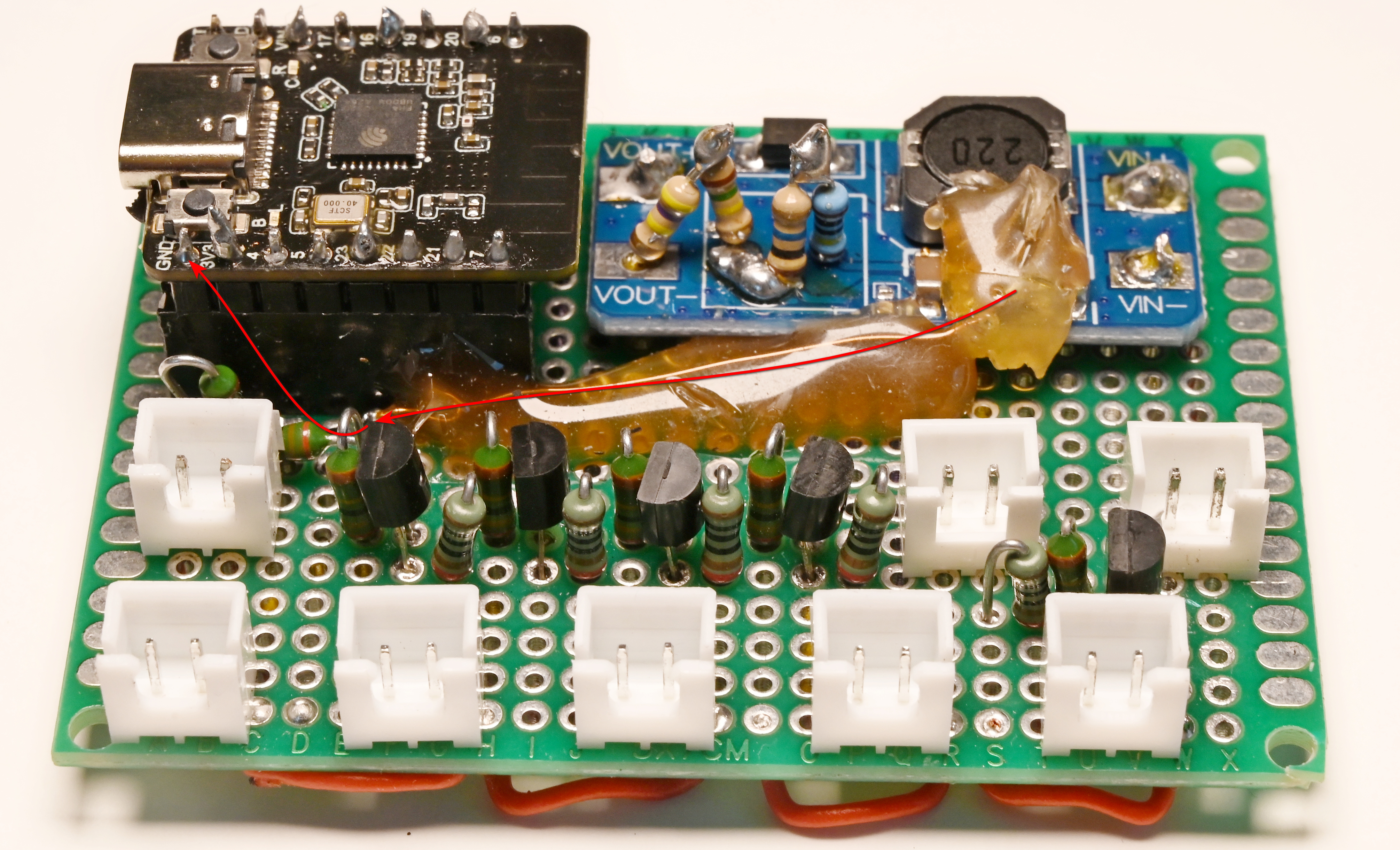

  1. Den Draht der am Enable-Pin verbunden ist und den eingezeichnten Pulldownwiderstand (R5) an den Pin 7 des ESP löten.

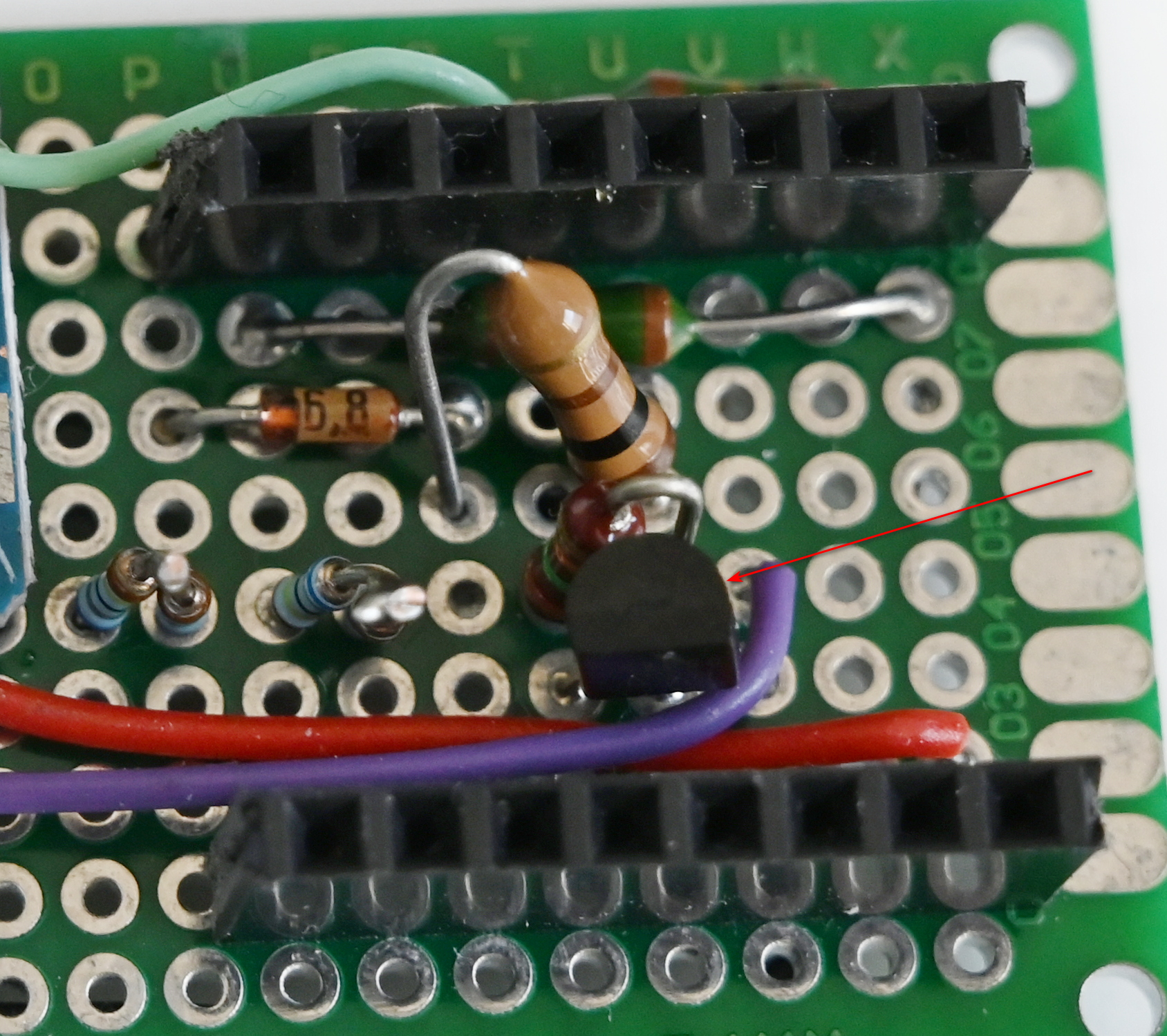

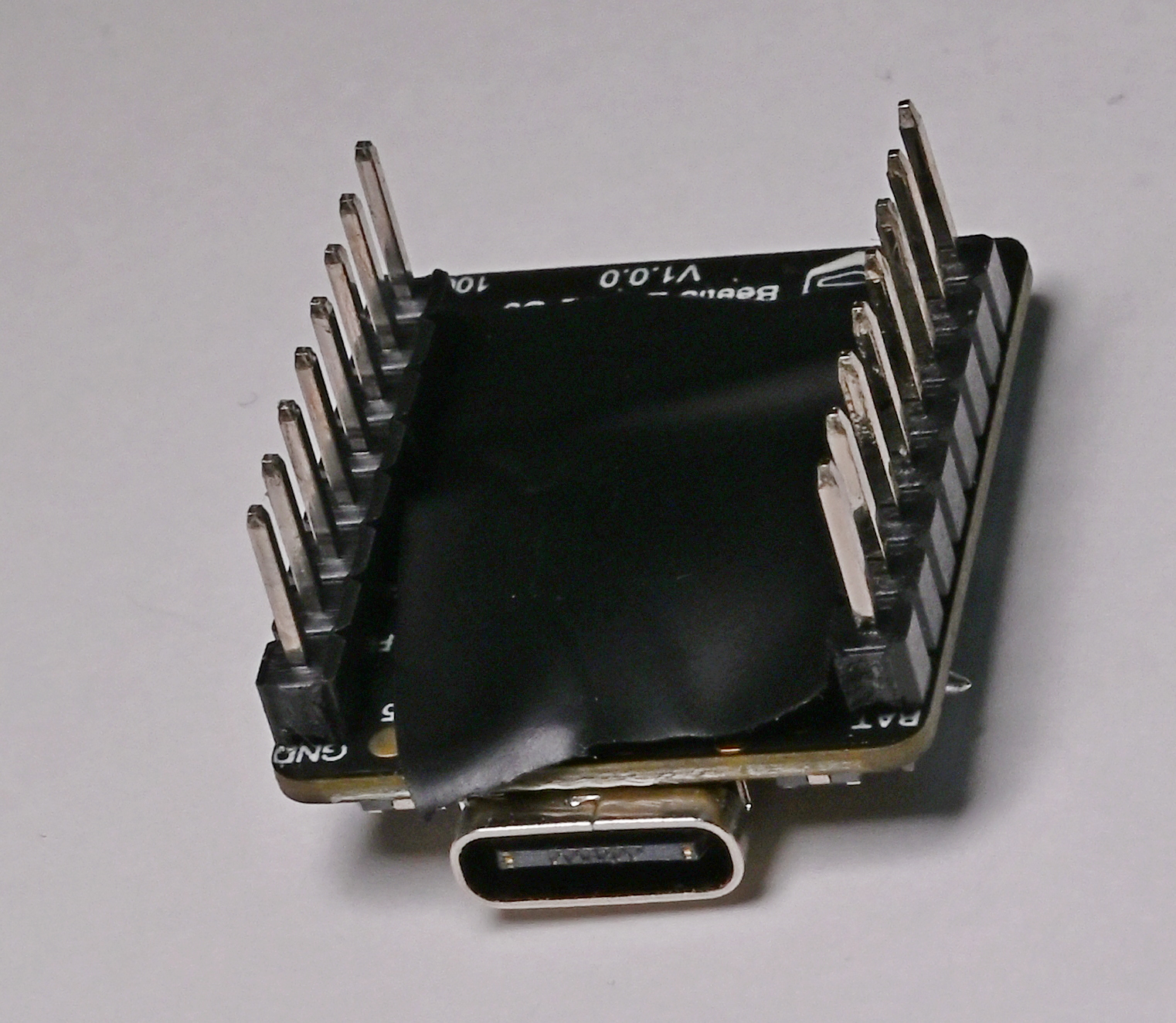

  1. Eine gute Idee kann es auch sein, auf die Unterseite des ESP ein bisschen Isolierband zu kleben. Zumindest wenn man auch mit großen Widerständen arbeitet...
