Feuchtigkeitssensor
Funktionsprinzip

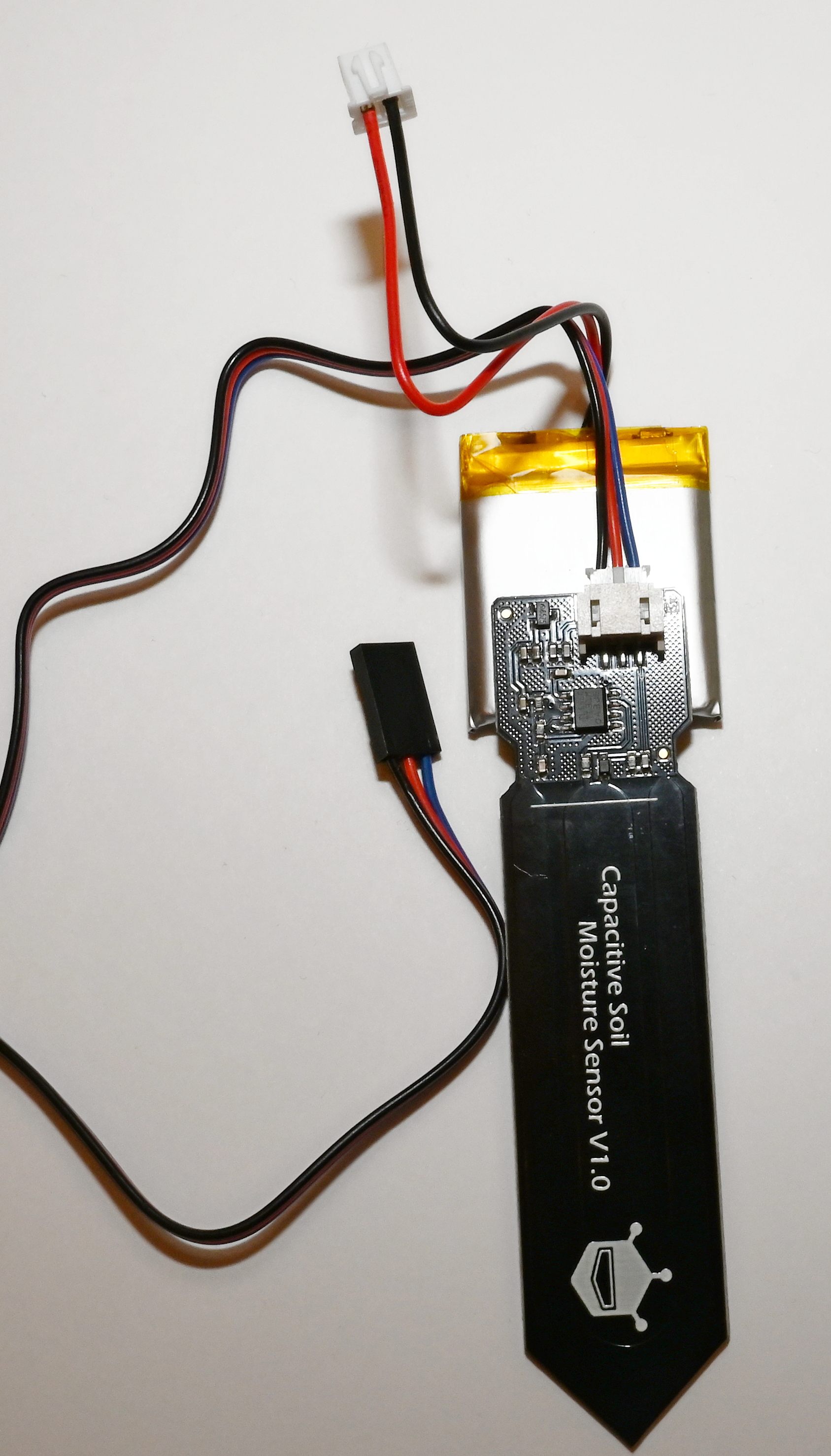

Wir benutzen einen kapazitiven Feuchtigkeitssensor, um die Feuchtigkeit des Bodens in der Erde zu messen.
Dieser Sensor erstellt quasi einen Kondensator mit der Erde als Dielektrikum, und die Erde ändert ihre dielektrische Leitfähigkeit (Dielektrizitätszahl) mit Feuchtigkeit.
Also misst der Sensor einfach den Kondensator aus und wandelt das in ein analoges Signal um.
Zum Auslesen und Datensenden nutzen wir Zigbee mit dem ESP32-C6.
Technische Daten
- Maße: 14,1 x 9,9 x 2,4 cm
- Gewicht: 20 g
- Voltage in: 3,3 V - 5 V
- Voltage out: 3,3 V - 5 V
Ein Problem des Sensors ist, dass der Output sehr stark vom Sensor und der Erde variiert. Deshalb müssen wir ihn kalibrierbar machen.
Dafür muss man einfach nur einmal auf nasser und einmal auf feuchter Erde messen. Dann hat man einen angemessenen Bereich.
Deshalb haben wir noch einen Knopf installiert.
Design

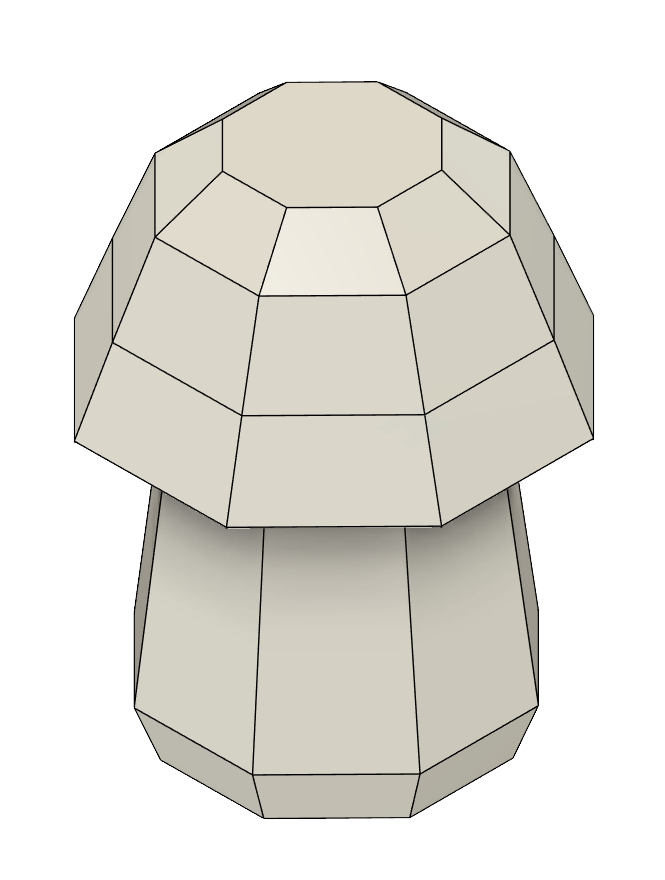

Die ganze Elektronik kommt in den Pilz, damit es zum Umfeld in einem Pflanzentopf oder Pflanzenbeet passt.
Mehr dazu gibt es auf der 3D-Druck-Doku-Seite.
Teileliste
- ESP32C6
- LiPo Akku, 3,7 V, 500 mAh
- kapazitiver Bodenfeuchtigkeitssensor
- Taster
