Bau Elektronik Pflanzentopf

Teileliste​

Platine​

  • 2x 200 kOhm Widerstand

  • 1x 15 kOhm Widerstand

  • 1x 100 Ohm Widerstand

  • Optional für Boost-Converter:

    • 1x 10 MOhm Widerstand
    • 1x 1 MOhm Widerstand
    • 1x 470 kOhm Widerstand
    • 1x 150 kOhm Widerstand

  • 4x 6,8 MOhm o.ä. Widerstände für den Spannungsteiler

  • 1x NPN Bipolar Transistor (1,5A 25V)

  • 1x Zenerdiode 6,8V Sperrspannung (muss zwischen 5V und 9V liegen), geringe Leistungsfähigkeit

  • 3x JST Buchsen 2 Pin 2.54mm

  • 3x JST Stecker 2 Pin 2.54mm

  • 2x 8 Pin Female Header 2.54mm

  • Lochrasterplatine 10x24 Löcher, 2.54mm oder Fertig gedruckter Platine

  • Boost-Converter mit Enable Pin (durch verbauten Chip erkennbar). Unserer: SDB628

  • ESP32C6

Zubehör​

Geschätzte Kosten: 28€ bis 37€ + 19€ 3D Druckkosten​

Schaltplan​

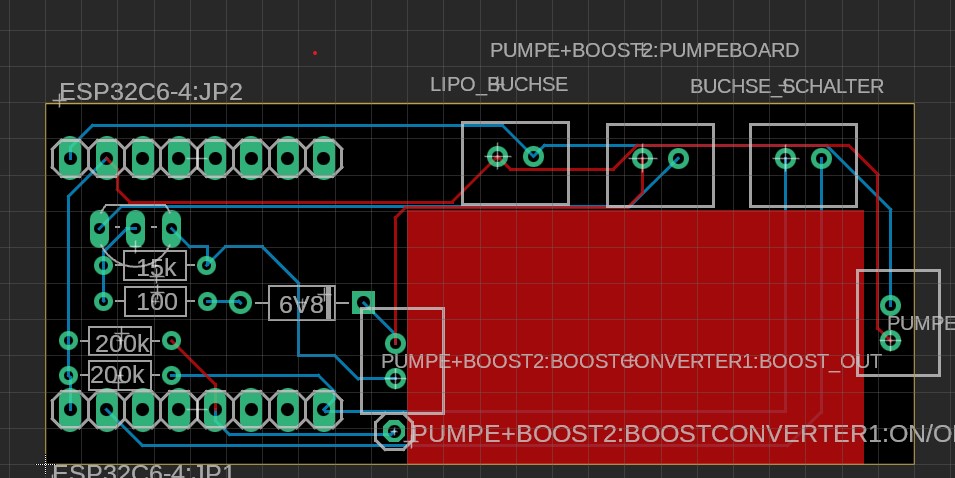

Fusion Projekt

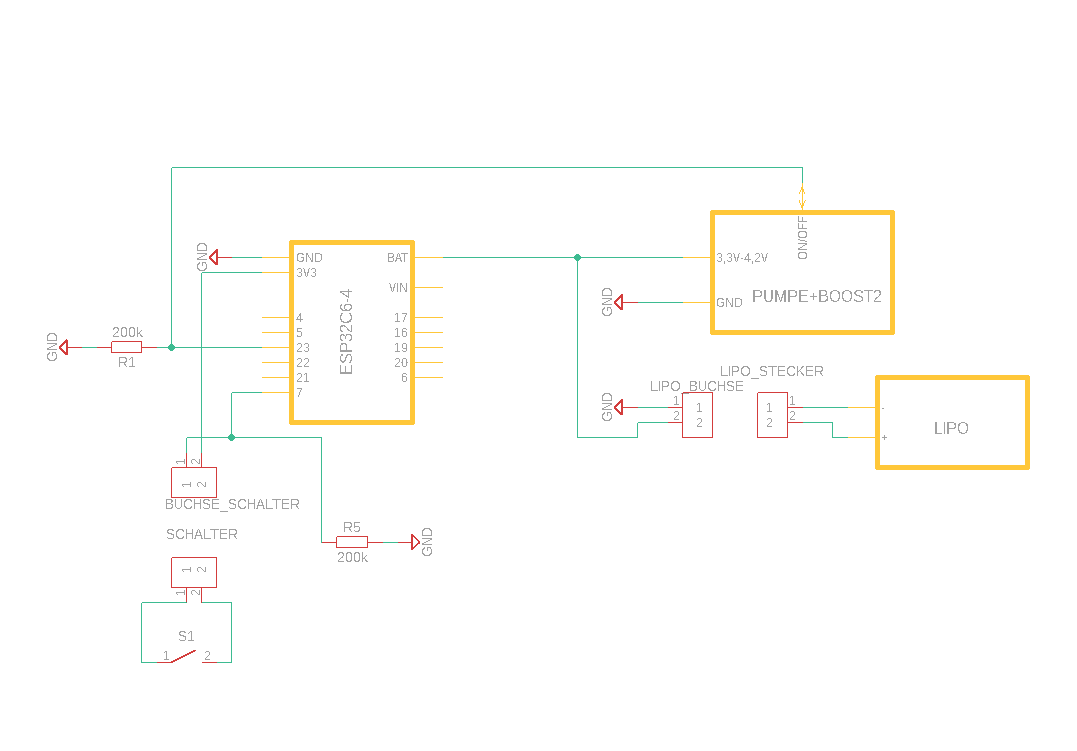

Schaltplan

Verschaltung Boost-Converter

Schritt für Schritt Anleitung​

  1. Platine Drucken [FusionProjekt] oder selber löten.
  1. Platine bestücken, dabei darauf achten, die Transistoren richtig herum einzulöten. Für das Messen der Batteriespannung haben wir 2 × 2 × 6,8 MΩ-Widerstände in Reihe gelötet, damit wir einen sehr kleinen Stromdurchfluss beim Spannungsteiler haben.
  1. Den Enable-Pin des Boost-Converters abtrennen und einen neuen Draht anlöten. Am besten mit Heißkleber an der Lötstelle fixieren, damit er nicht so leicht abbricht.
  1. Optional: die Referenz Widerstände des Boost Converters ersetzen für maximale Energie effizienz.

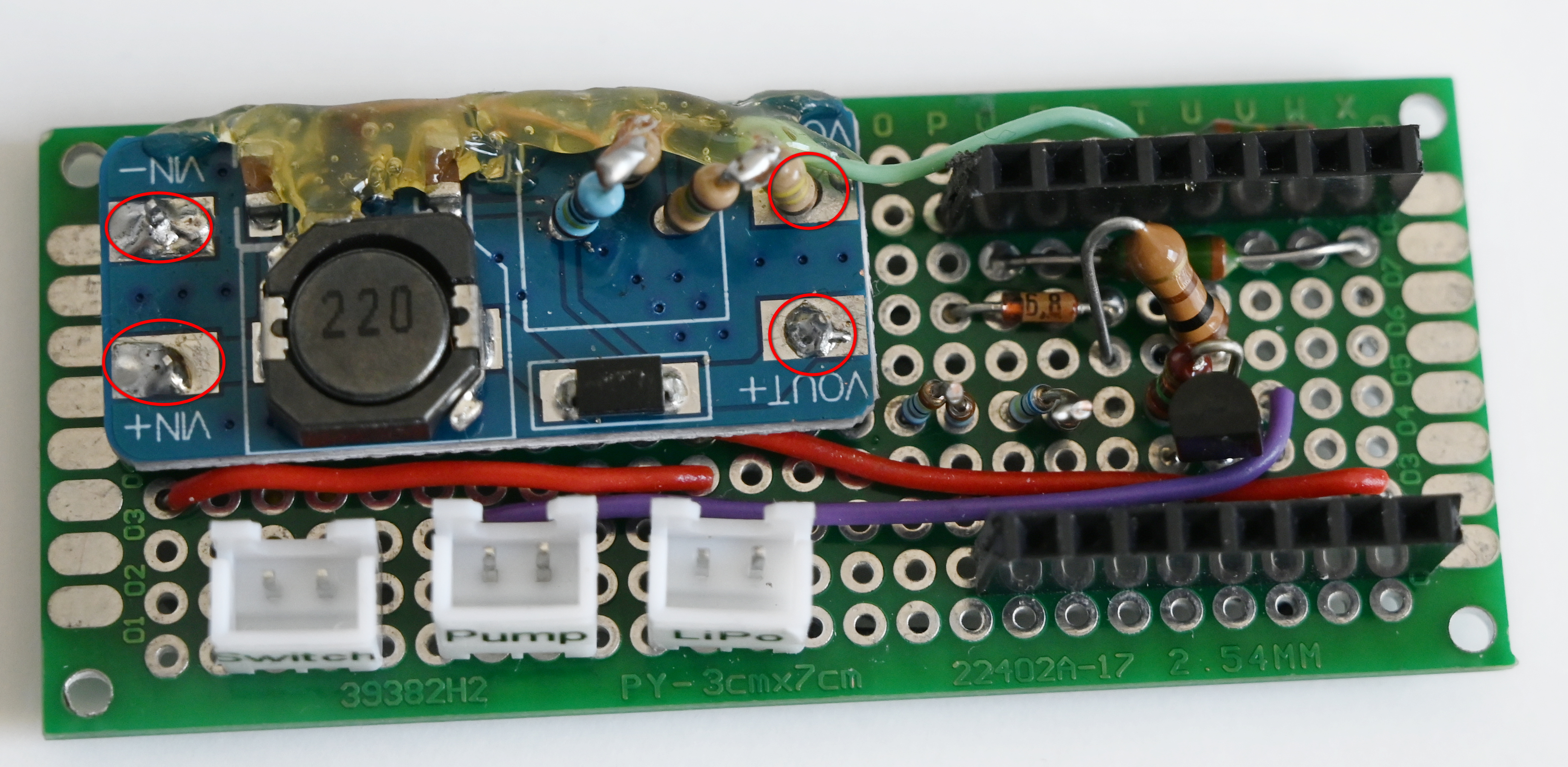

  1. Den Boost-Converter auf das PCB löten. Dabei muss beachtet werden das Vin+ und Vin- am besten direkt mit der Batterie verbunden werden.
  1. Den Draht der am Enable-Pin verbunden ist und den eingezeichneten Pulldownwiderstand (R5) an den Pin 7 des ESP löten.
